Inicio Recursos

Tablas dimensionales

Cabeza redonda baja con encastre Phillips
Cabeza redonda baja ranurada
Cabeza redonda baja con encastre de 6 lóbulos
Cabeza plana y encastre Phillips 100°
Cabeza plana y encastre Phillips 82°
Cabezas hexagonales
Cabezas cilíndricas con encastre Allen
Cabezas botón con encastre Allen
Cabezas planas con encastre Allen 82°
Cabezas planas con encastre de 6 lóbulos 82°
Bulones hexagonales con brida (dentada)
Tuercas hexagonales
Tuercas tipo bellota

Cabeza redonda baja con encastre Phillips

Medida de la rosca	Diámetro máximo de la cabeza	Altura máxima de la cabeza	Tamaño del encastre
0-80	0.116	0.044	Phillips #0
1-72	0.142	0.053	Phillips #1
2-56	0.167	0.062	Phillips #1
4-40	0.238	0.080	Phillips #1
6-32	0.294	0.097	Phillips #2
8-32	0.347	0.115	Phillips #2
10-24 O 10-32	0.403	0.133	Phillips #2
1/4-20 O 1/4-28	0.517	0.175	Phillips #3
5/16-18	0.615	0.218	Phillips #4
3/8-16	0.740	0.261	Phillips #4

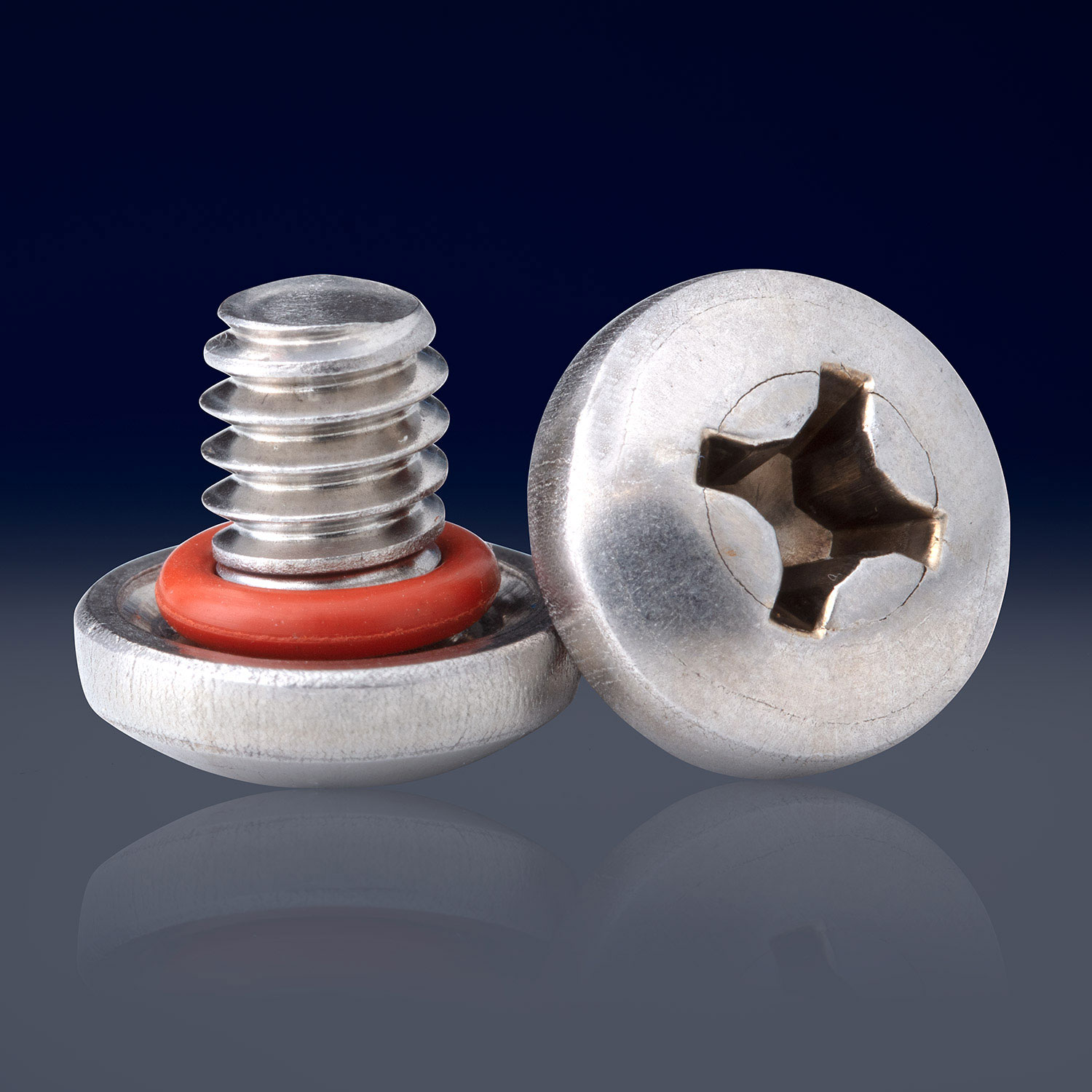

Tornillo de sellado de cabeza redonda baja y encastre Phillips

Cabeza redonda baja ranurada

Medida de la rosca	Diámetro máximo de la cabeza	Altura máxima de la cabeza
0-80	0.116	0.039
1-72	0.142	0.046
2-56	0.167	0.053
4-40	0.219	0.068
6-32	0.270	0.082
8-32	0.322	0.096
10-24 O 10-32	0.373	0.110
1/4-20 O 1/4-28	0.492	0.144
5/16-18	0.615	0.178
3/8-16	0.740	0.212

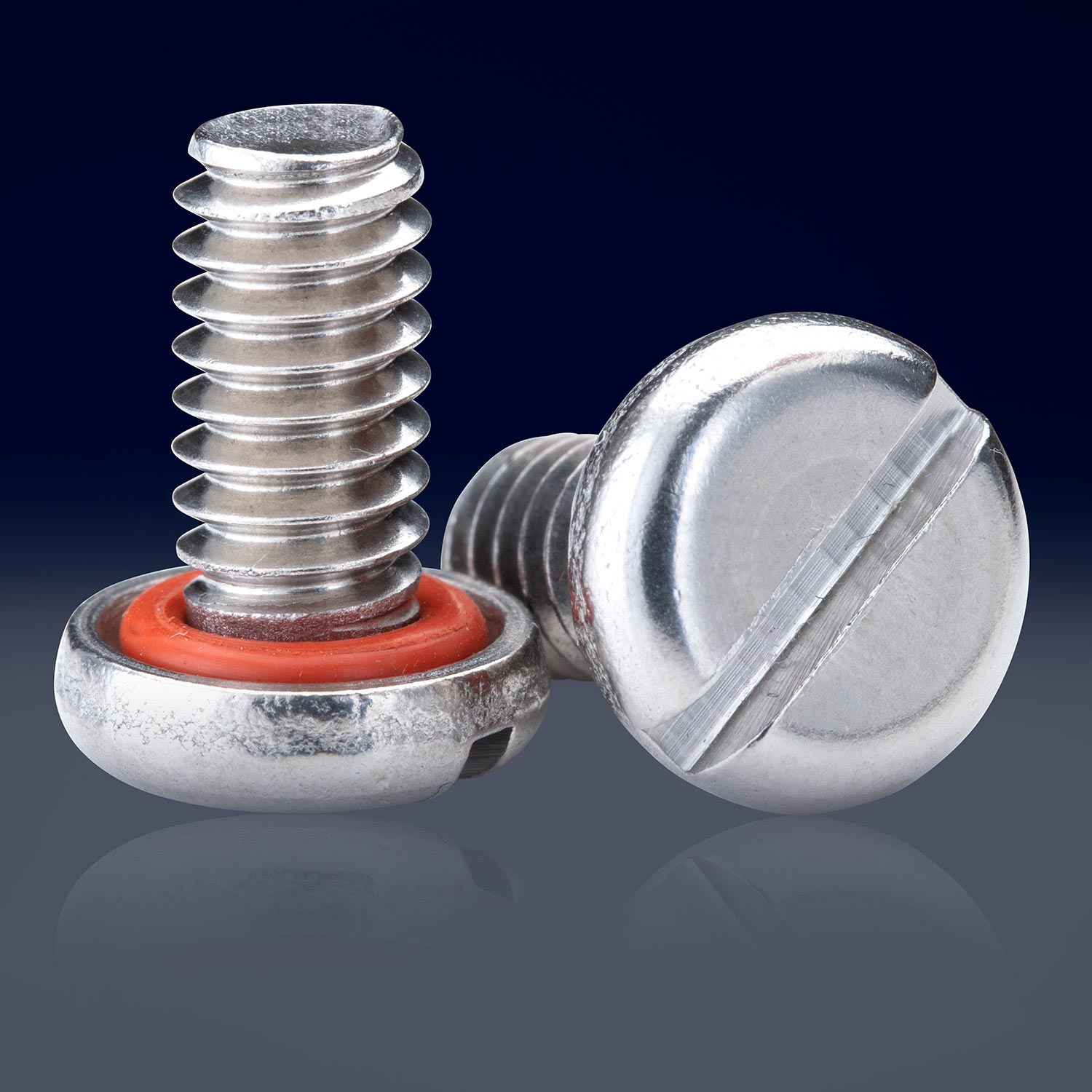

Tornillo de sellado de cabeza redonda baja y encastre ranurado

Cabeza redonda baja con encastre de 6 lóbulos

Medida de la rosca	Diámetro máximo de la cabeza	Altura máxima de la cabeza	Tamaño del encastre
0-80	0.116	0.044	T-5
2-56	0.167	0.062	T-8
4-40	0.238	0.080	T-10
6-32	0.294	0.097	T-15
8-32	0.347	0.115	T-20
10-32	0.403	0.133	T-25
1/4-20	0.517	0.175	T-30

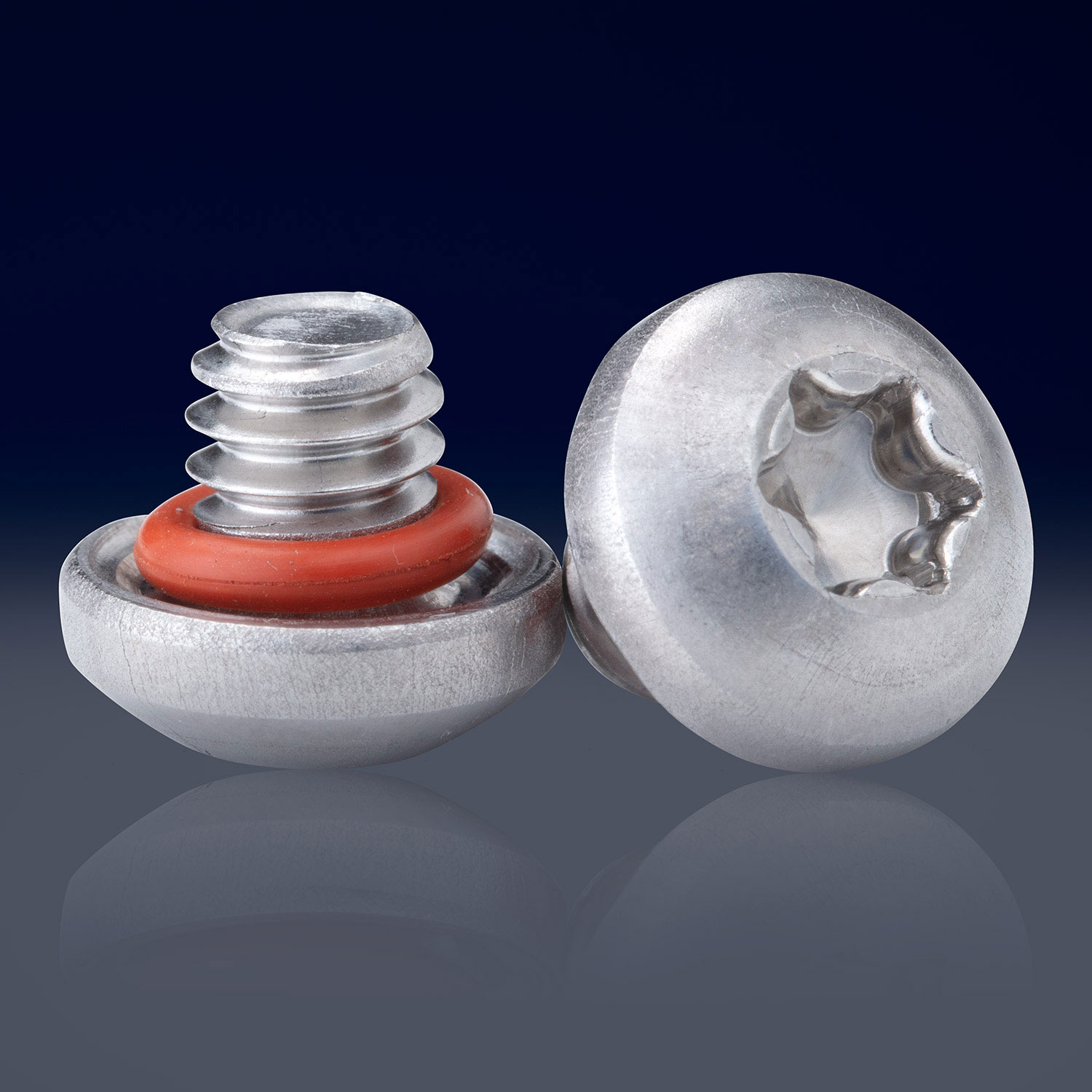

Tornillo de sellado con cabeza redonda baja y encastre de 6 lóbulos

Cabeza plana y encastre Phillips 100°

Medida de la rosca	Diámetro máximo de la cabeza	Altura de la cabeza (REF)	Tamaño del encastre
0-80	0.119	0.025	Phillips #0
2-56	0.172	0.030	Phillips #1
4-40	0.225	0.040	Phillips #1
6-32	0.279	0.050	Phillips #2
8-32	0.332	0.060	Phillips #2
10-24 O 10-32	0.385	0.070	Phillips #2
1/4-20	0.507	0.095	Phillips #3

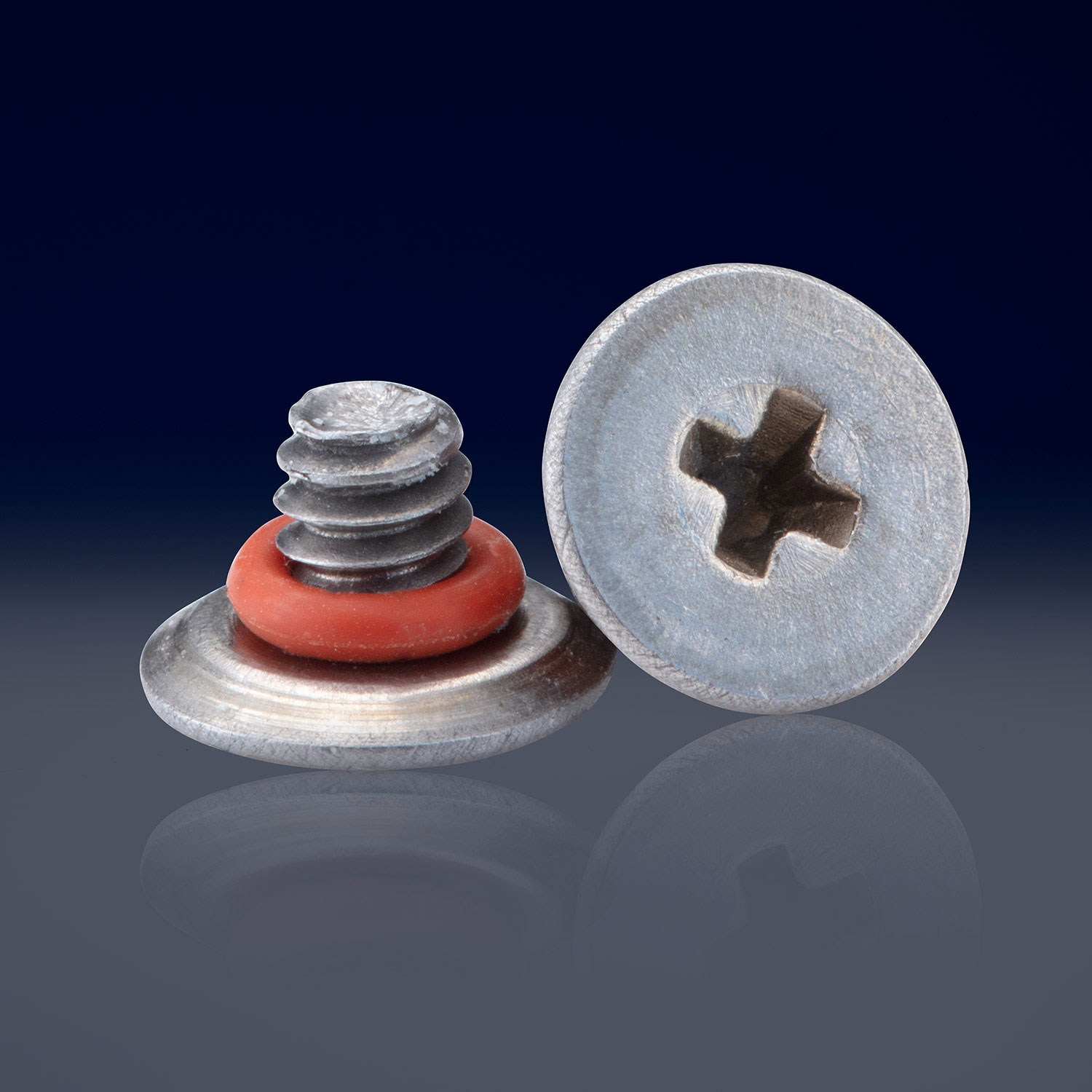

Tornillo de sellado de cabeza plana y encastre Phillips

Cabeza plana y encastre Phillips 82°

Medida de la rosca	Diámetro máximo de la cabeza	Altura de la cabeza (REF)	Tamaño del encastre
0-80	0.119	0.025	Phillips #0
2-56	0.172	0.030	Phillips #1
4-40	0.212	0.040	Phillips #1
6-32	0.262	0.050	Phillips #2
8-32	0.312	0.060	Phillips #2
10-24 O 10-32	0.362	0.070	Phillips #2
1/4-20 O 1/4-28	0.477	0.095	Phillips #3

Tornillo de sellado de cabeza plana y encastre Phillips

Cabezas hexagonales

Medida de la rosca	Distancia máxima entre planos	Altura máxima de la cabeza
4-40	0.188	0.0625
6-32	0.250	0.093
8-32	0.250	0.110
10-24 O 10-32	0.312	0.125
1/4-20 O 1/4-28	0.438	0.163
5/16-18 O 5/16-24	0.500	0.211
3/8-16 O 3/8-24	0.562	0.243
1/2-13 O 1/2-20	0.750	0.323

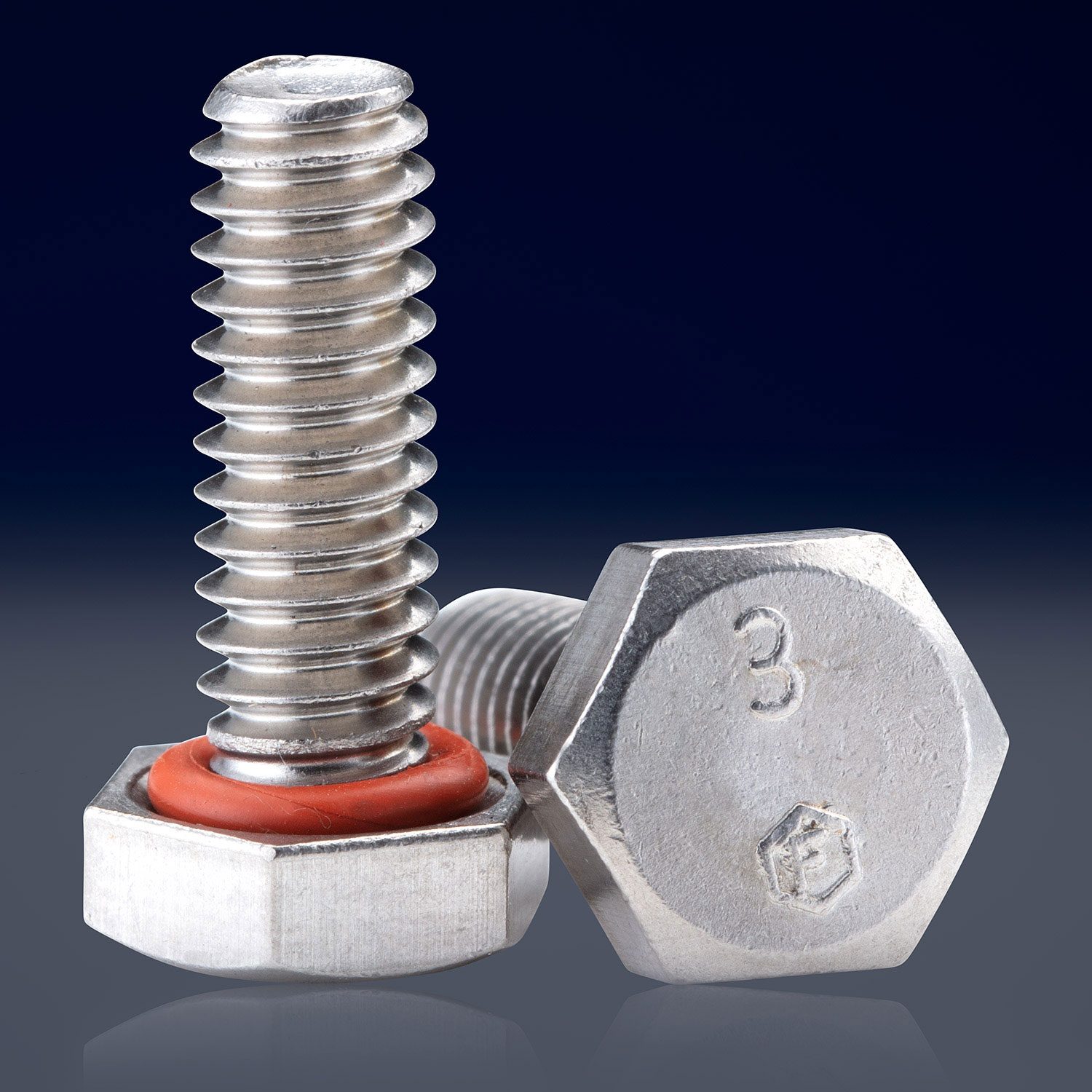

Bulones de sellado con cabeza hexagonal

Cabezas cilíndricas con encastre Allen

Medida de la rosca	Diámetro máximo de la cabeza	Altura máxima de la cabeza	Tamaño del encastre hexagonal (nominal)
0-80	0.096	0.060	0.050
2-56	0.140	0.086	1/16
4-40	0.183	0.112	3/32
6-32	0.226	0.138	7/64
8-32	0.270	0.164	9/64
10-24 O 10-32	0.312	0.190	5/32
1/4-20 O 1/4-28	0.375	0.250	3/16
5/16-18 O 5/16-24	0.469	0.312	1/4
3/8-16 O 3/8-24	0.562	0.375	5/16
1/2-13 O 1/2-20	0.750	0.500	3/8

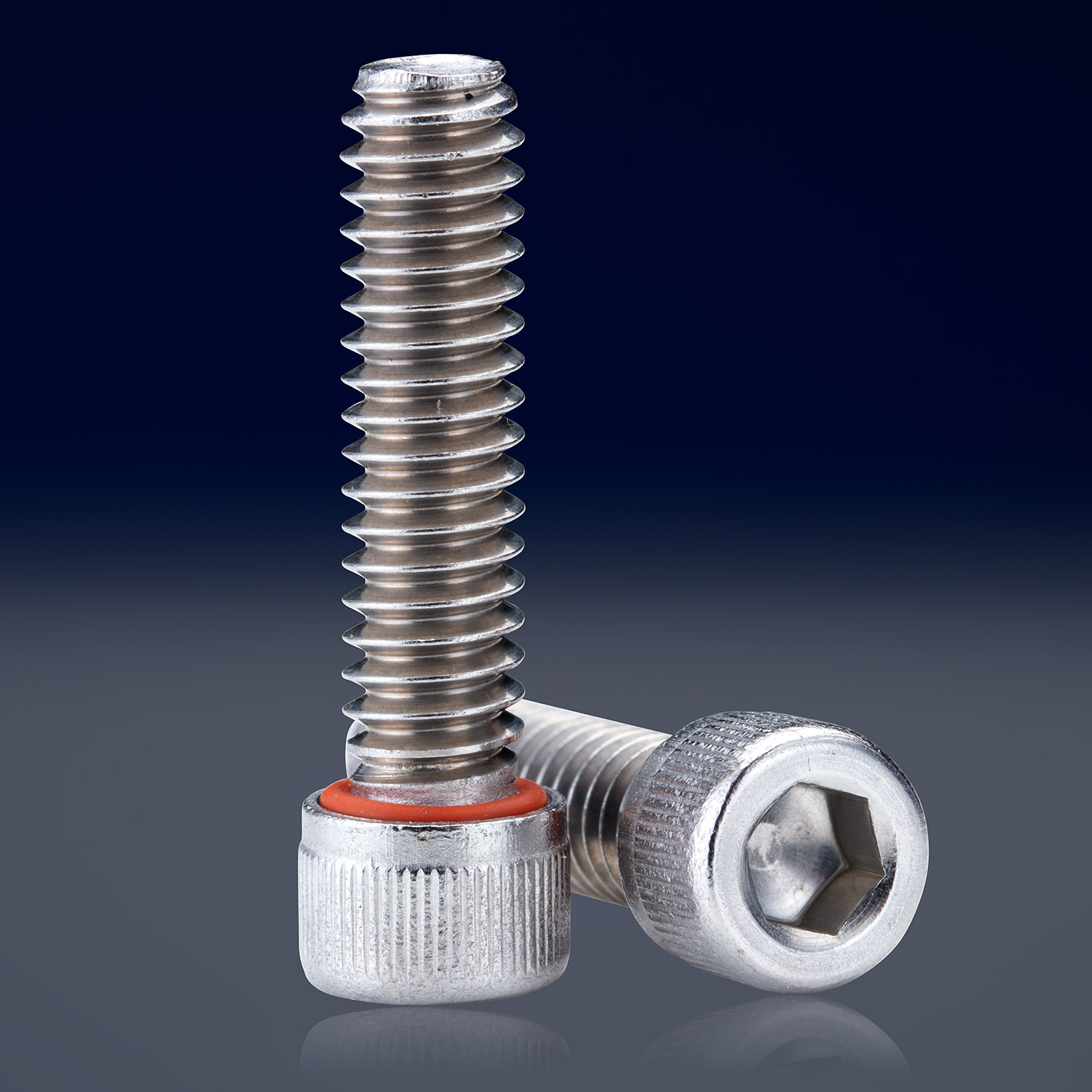

Tornillo de sellado con cabeza cilíndrica y encastre Allen

Cabezas botón con encastre Allen

Medida de la rosca	Diámetro máximo de la cabeza	Altura máxima de la cabeza	Tamaño del encastre hexagonal (nominal)
0-80	0.114	0.032	0.035
2-56	0.164	0.046	0.050
4-40	0.213	0.059	1/16
6-32	0.262	0.073	5/64
8-32	0.312	0.087	3/32
10-24 O 10-32	0.361	0.101	1/8
1/4-20 O 1/4-28	0.437	0.132	5/32
5/16-18 O 5/16-24	0.547	0.166	3/16
3/8-16 O 3/8-24	0.656	0.199	7/32
1/2-13 O 1/2-20	0.875	0.265	5/16

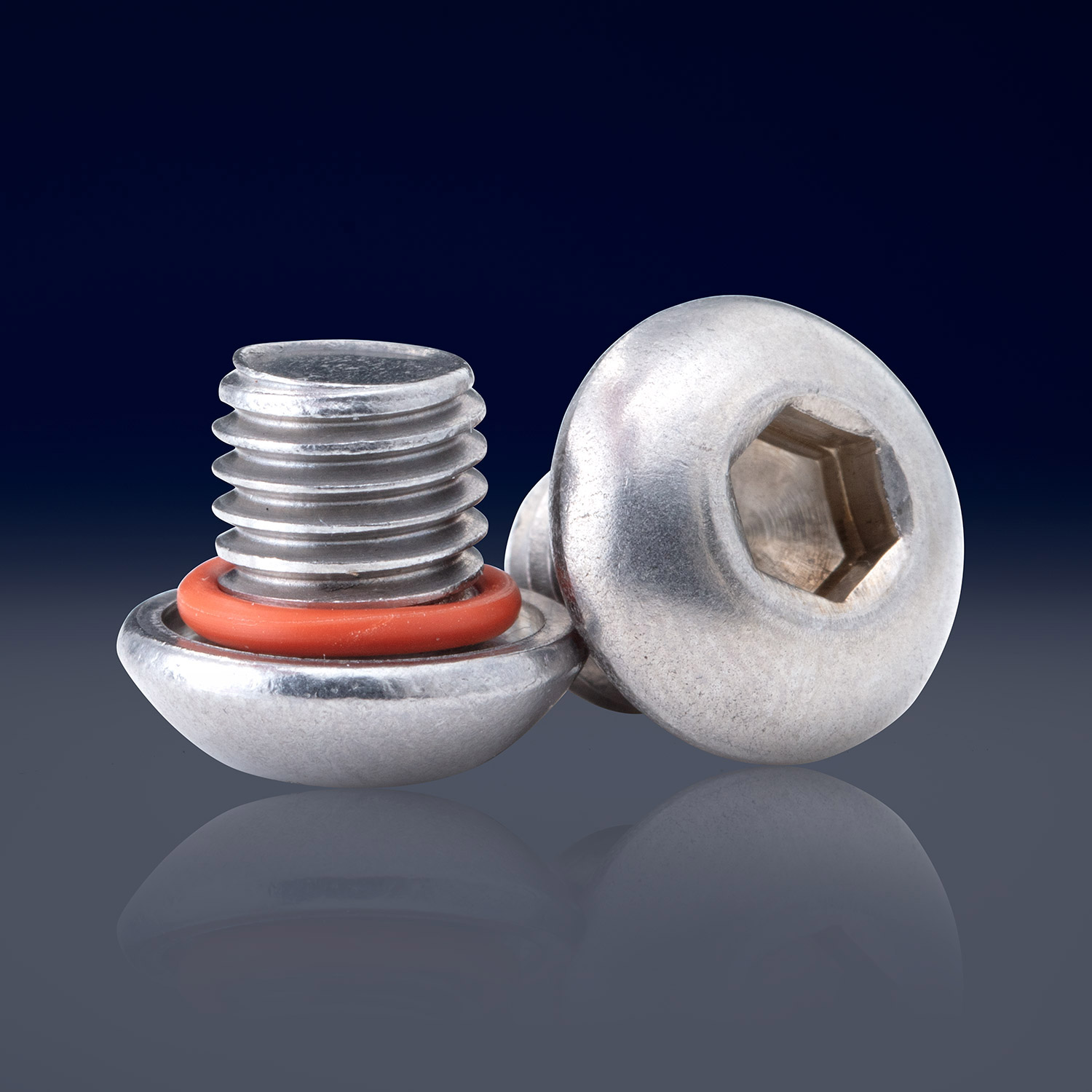

Tornillo de sellado de cabeza botón y encastre Allen

Cabezas planas con encastre Allen 82°

Medida de la rosca	Diámetro máximo de la cabeza	Altura de la cabeza (REF)	Tamaño del encastre hexagonal (nominal)
0-80	0.138	0.025	1/32
2-56	0.197	0.030	0.050
4-40	0.255	0.050	1/16
6-32	0.307	0.060	5/64
8-32	0.359	0.070	3/32
10-24 O 10-32	0.411	0.080	1/8
1/4-20	0.531	0.100	5/32
5/16-18	0.656	0.120	3/16
3/8-16	0.781	0.150	7/32

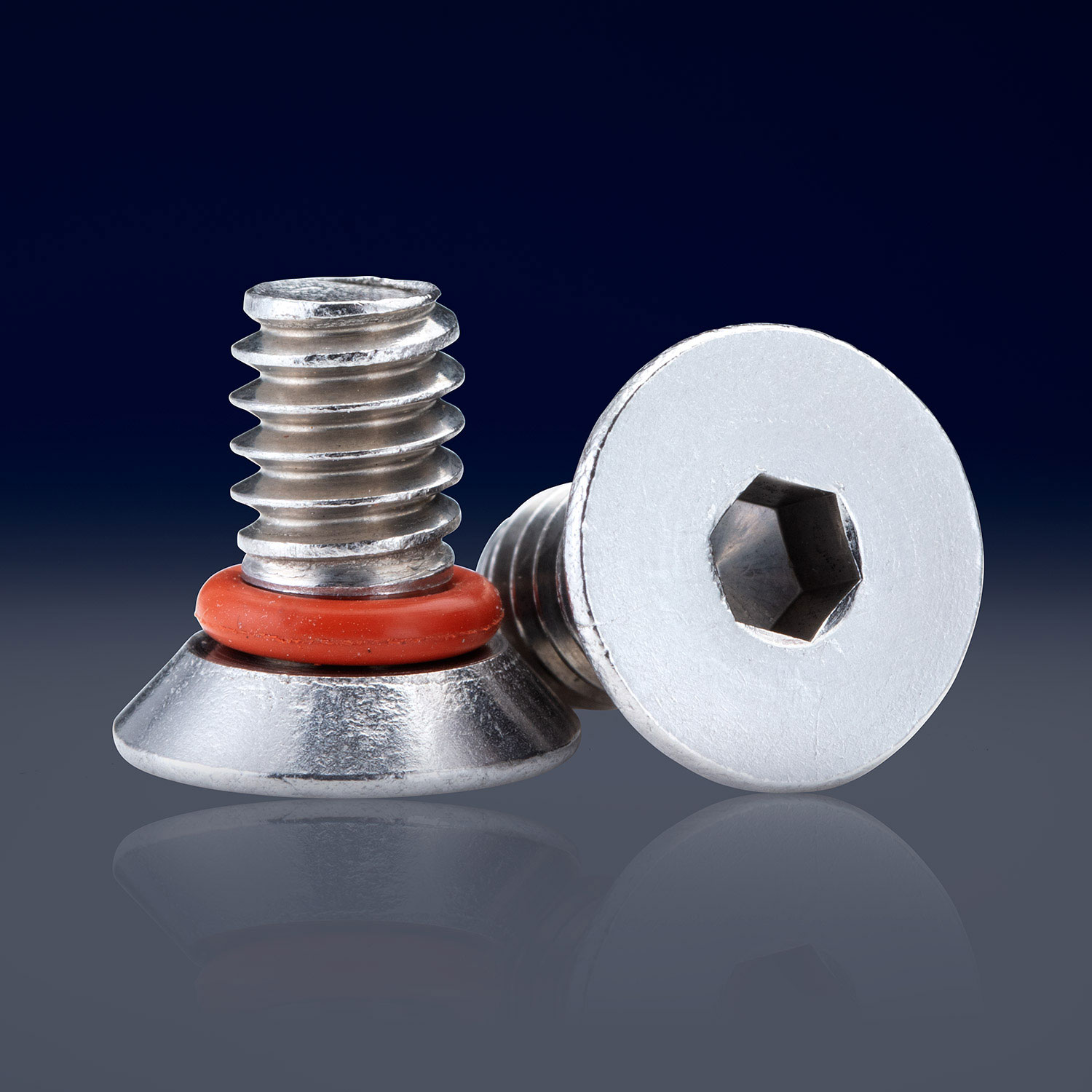

Tornillo de sellado con cabeza plana y encastre Allen

Cabezas planas con encastre de 6 lóbulos 82°

Medida de la rosca	Diámetro máximo de la cabeza	Altura de la cabeza (REF)	Tamaño del encastre
0-80	0.138	0.025	T-3
2-56	0.162	0.030	T-6
4-40	0.212	0.040	T-8
6-32	0.262	0.050	T-10
8-32	0.312	0.060	T-15
10-24 O 10-32	0.362	0.070	T-20
1/4-20	0.477	0.095	T-27

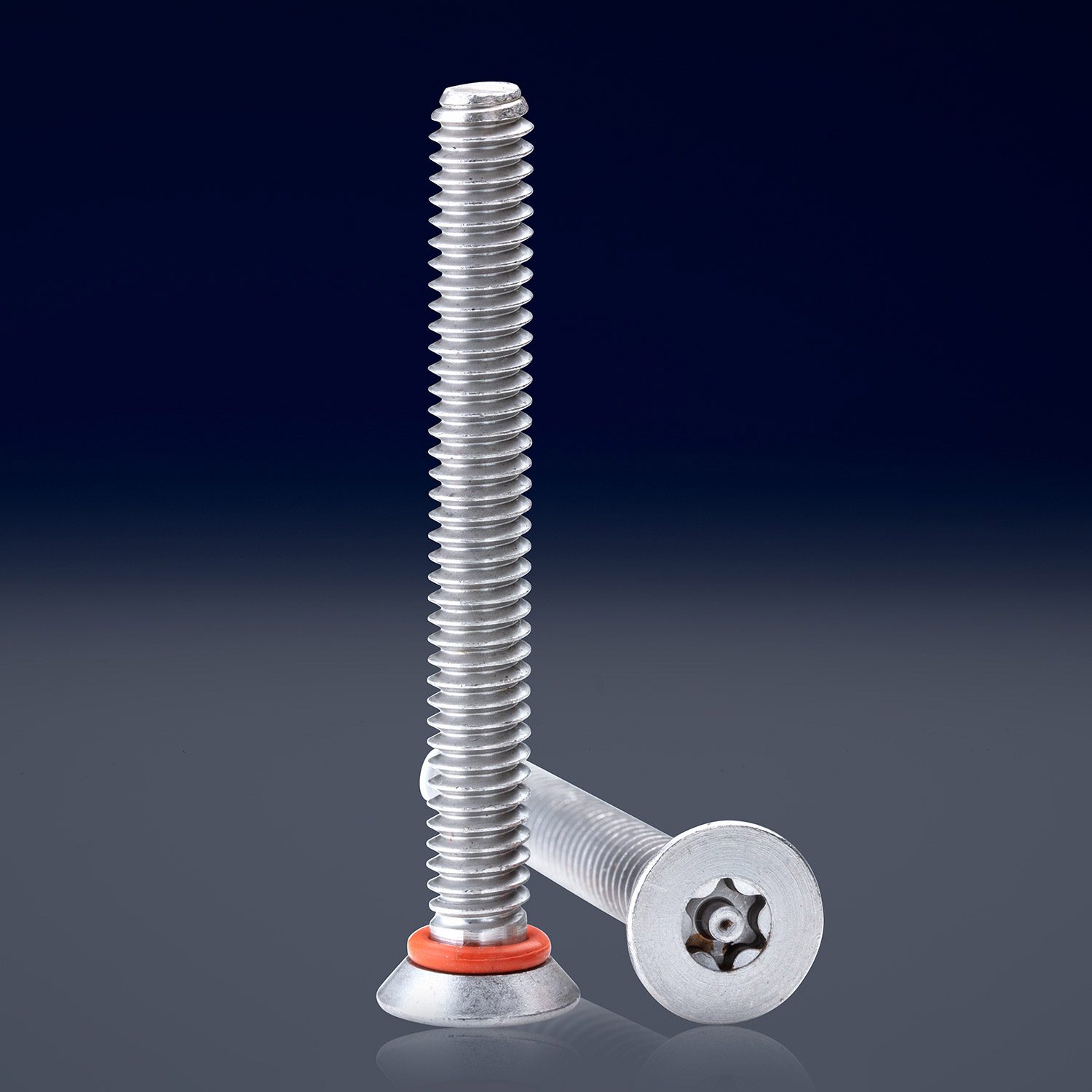

Tornillo de sellado con cabeza plana y encastre de 6 lóbulos

Bulones hexagonales con brida (dentada)

Medida de la rosca	Distancia máxima entre planos	Altura máxima de la cabeza	Diámetro máximo de la brida
1/4-20 O 1/4-28	0.375	0.280	0.560
5/16-18 O 5/16-24	0.500	0.320	0.680
3/8-16 O 3/8-24	0.562	0.390	0.810
1/2-13 O 1/2-20	0.750	0.510	1.07

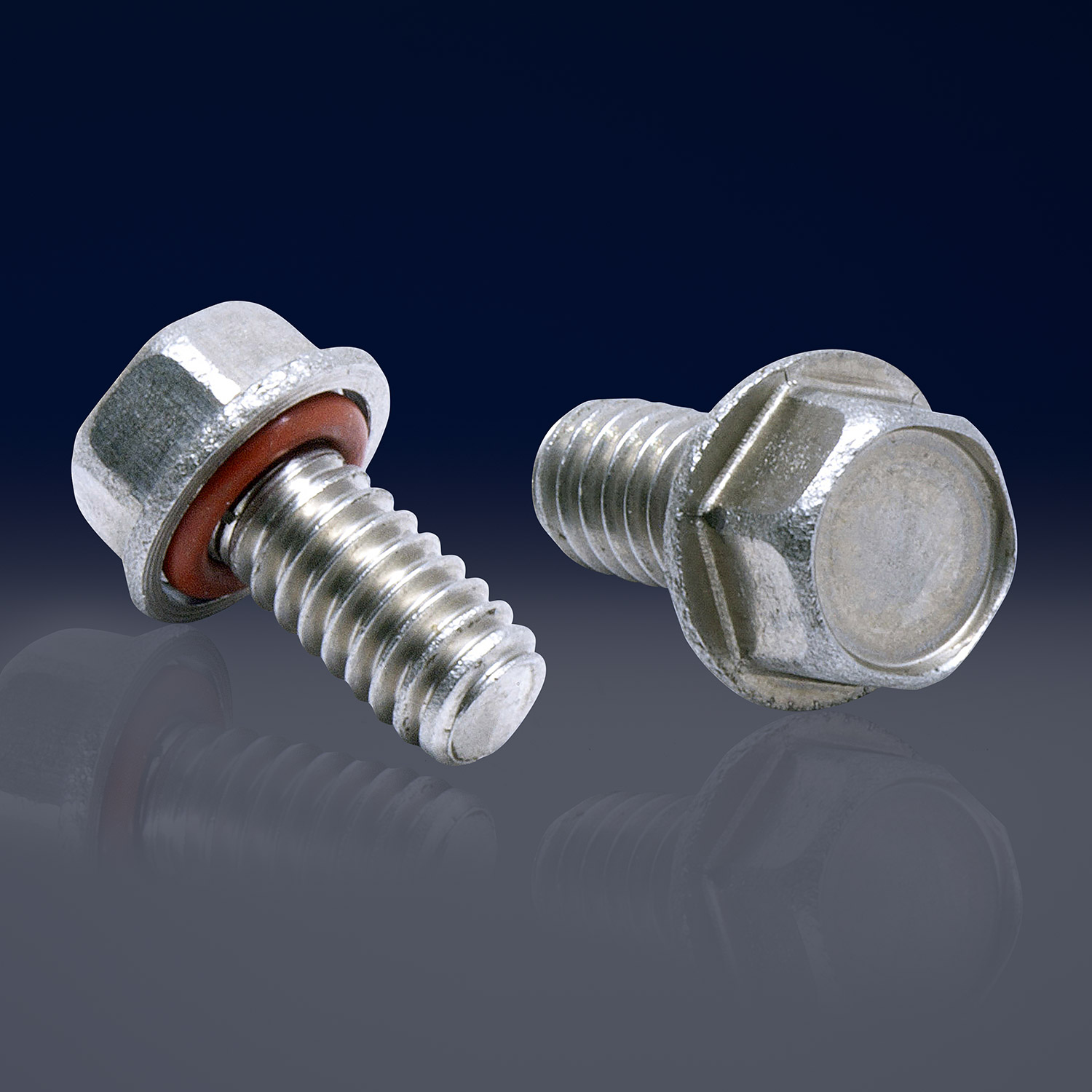

Bulones de sellado hexagonales con brida

Tuercas hexagonales

Medida de la rosca	Ancho entre lados (estándar)	Espesor
2-56	3/16	1/16
4-40	1/4	3/32
6-32	5/16	7/64
8-32	11/32	1/8
10-24 O 10-32	3/8	1/8
1/4-20 O 1/4-28	7/16	7/32
5/16-18 O 5/16-24	1/2	17/64
3/8-16 O 3/8-24	9/16	21/64
1/2-13 O 1/2-20	3/4	7/16

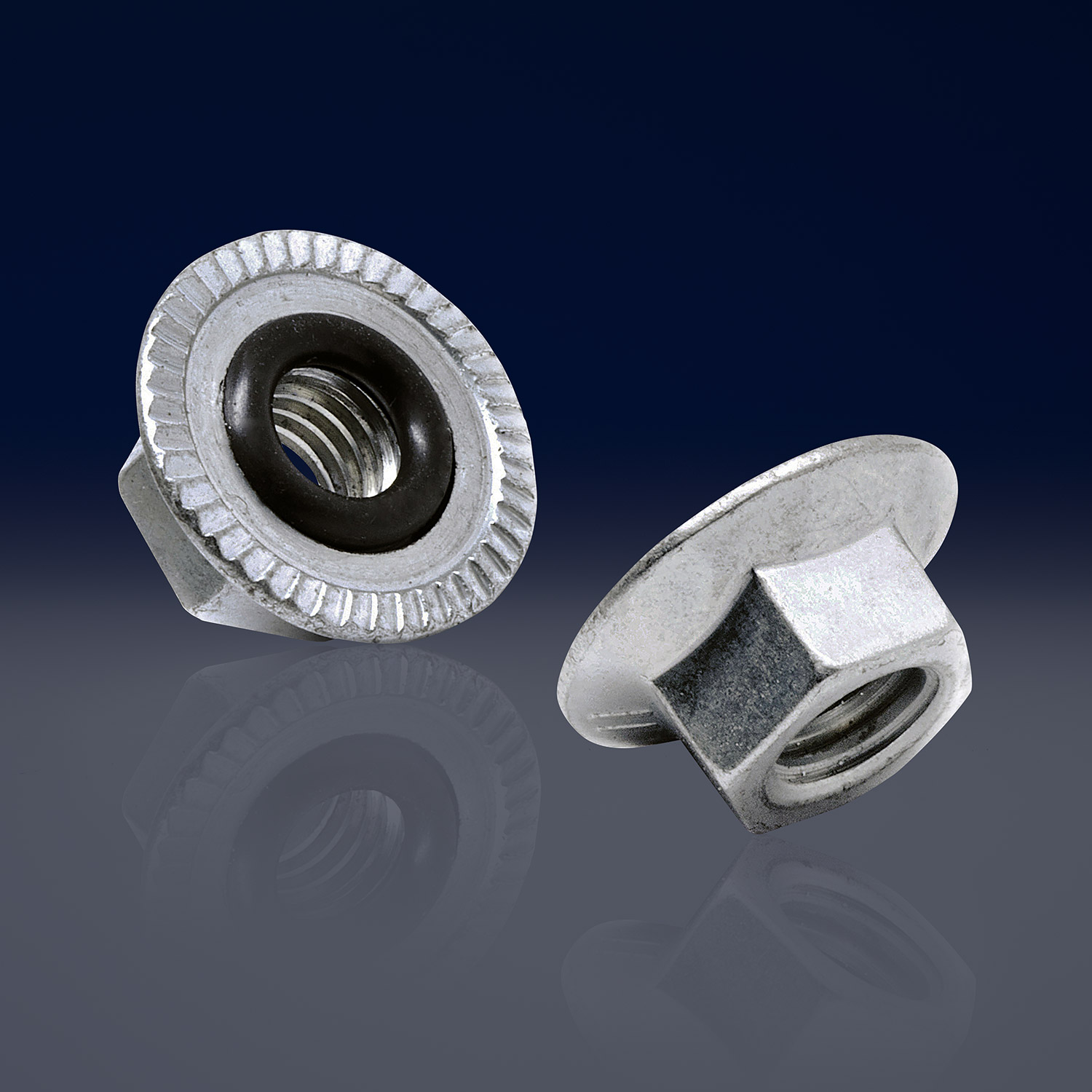

Tuercas de sellado hexagonales

Tuercas tipo bellota

Medida de la rosca	Ancho entre lados (estándar)	Espesor
4-40	1/4	1/4
6-32	5/16	19/64
8-32	5/16	5/16
10-24 O 10-32	3/8	25/64
1/4-20 O 1/4-28	7/16	15/32
5/16-18 O 5/16-24	9/16	17/32
3/8-16 O 3/8-24	5/8	5/8

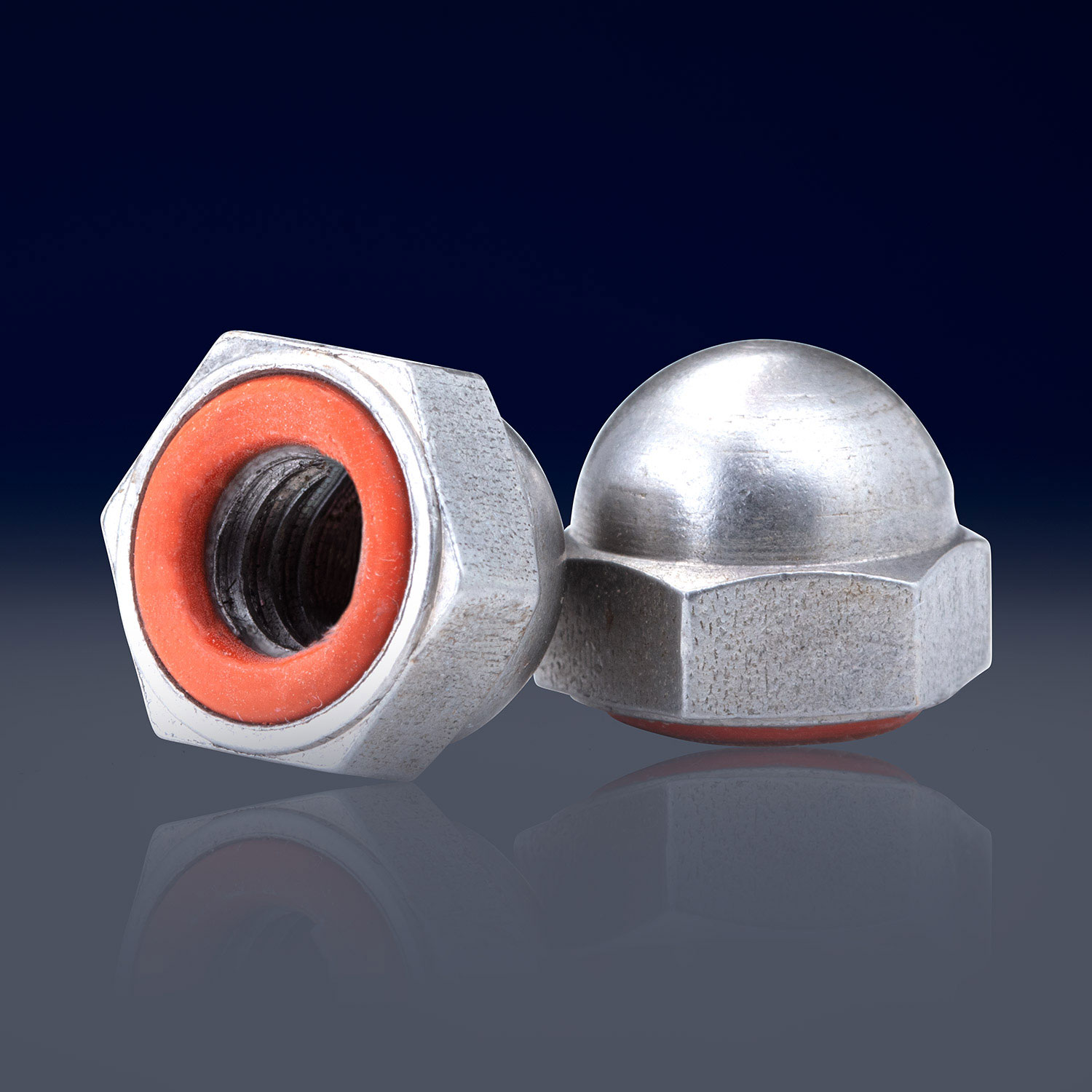

Tuercas de sellado tipo bellota
